PS-01-400-GP-PS
Popis produktu

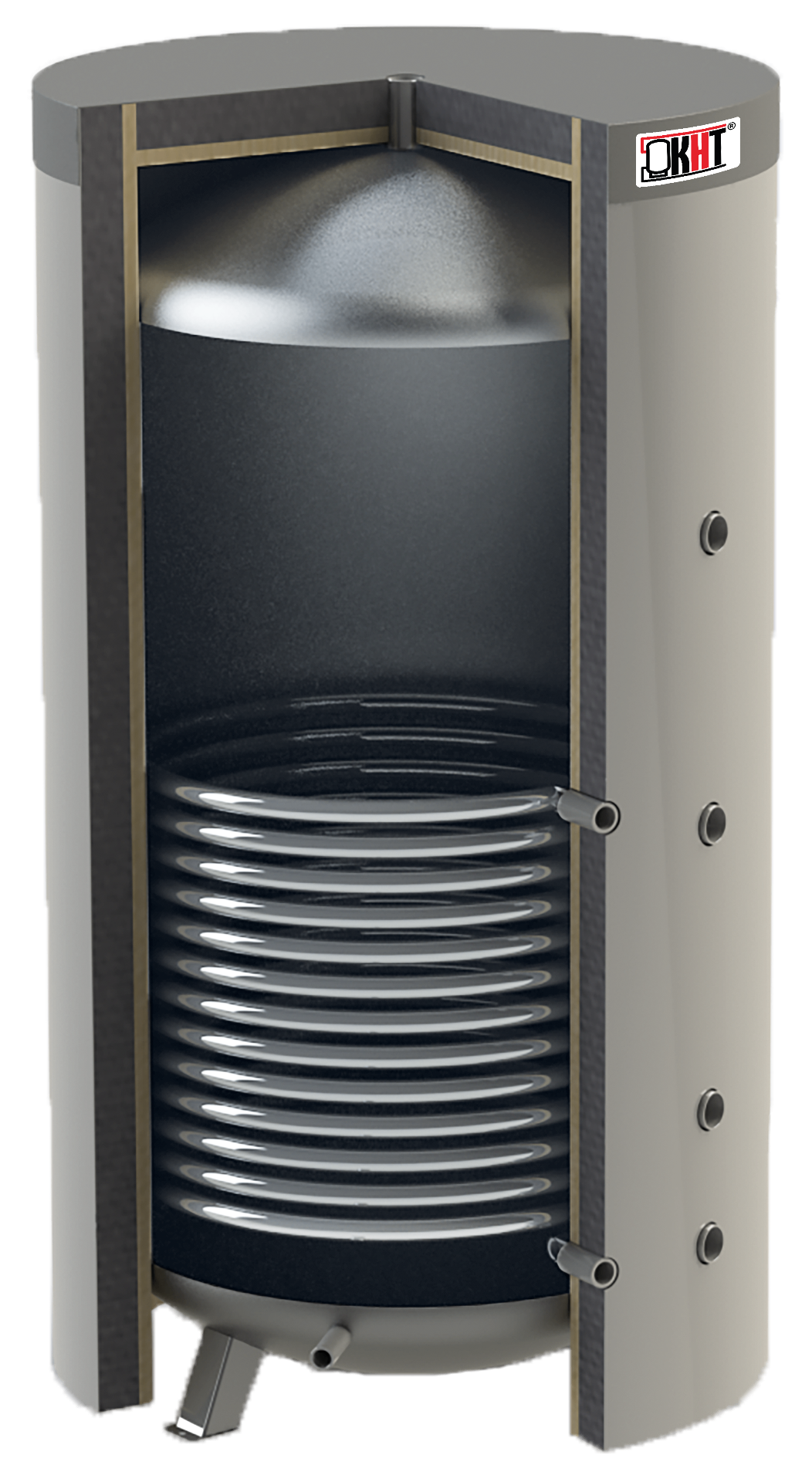

Nárazníková nádrž KHT PS-01-400-GP-PS — uzavřená akumulační nádrž ze série PS určená pro systémy vytápění s pracovním přetlakem vnitřního nosiče tepla až 0,5 MPa. Vyrobena z uhlíkové oceli bez vnitřního povlaku.
Série PS se vyrábí ve třech modelech — PS-00, PS-01 a PS-02 — v objemech od 200 do 10 000 litrů. Zvláštností je umístění tvarovek připojení spotřebičů a zdrojů energie pod úhlem 90°, což usnadňuje optimální montáž nádrže v kotelně.
Na zakázku lze dodat variantu s nerezovými velkoplošnými výměníky tepla pro hydraulické systémy vyžadující velkou teplosměnnou plochu a vysoké průtoky.
Nárazníkové nádrže KHT PS
Uzavřené akumulační nádrže pro systémy vytápění s pracovním přetlakem až 0,5 MPa. Vyrobeny z uhlíkové oceli bez vnitřního povlaku, s tvarovkami umístěnými pod úhlem 90° pro optimální montáž v kotelně.
Technické parametry
- Pmax 5 bar (0,5 MPa)
- Tmax 75 °C
- Materiál uhlíková ocel bez povlaku
Konstrukce
- Tvarovky umístěné pod úhlem 90°
- Optimální montáž v kotelně
- Možnost nerez výměníků na zakázku
Označení série
- PS — série
- Y — počet ocelových výměníků tepla
- V — standardní velikost
- GP — šedá barva izolace
Vlastnosti řady PS
Nárazníkové nádrže PS jsou určeny pro provoz v systémech vytápění. Jsou to uzavřené nádoby, které mohou pracovat pod přetlakem vnitřního nosiče tepla do 0,5 MPa, vyrobené z uhlíkové oceli bez vnitřního povlaku.
Zvláštností této řady je umístění tvarovek připojení spotřebičů a zdrojů energie pod úhlem 90°, což usnadňuje optimální montáž nádrže v kotelně. Na zakázku je možné vyrobit PS s nerezovými velkoplošnými výměníky tepla pro systémy vyžadující vysoké průtoky a velkou teplosměnnou plochu.
PS010400GPPS — 405 l
Kompletní rozměry, hmotnost a parametry nárazníkové nádrže KHT PS-01 s jedním (spodním) výměníkem tepla o nominálním objemu 405 litrů.
Konstrukce a parametry
- Model
- PS010400GPPS
- Celkový objem
- 419 l
- Nominální objem
- 405 l
- Hmotnost
- 82 kg
- Celková výška H
- 1666 mm
- Průměr bez izolace d
- 603 mm
- Průměr s izolací D
- 775 mm
- Délka TEO
- 600 mm
- Poloměr lemování R
- 1699 mm
- Max. pracovní tlak nádrže
- 0.5 MPa (5 bar)
- Pracovní tlak výměníku tepla
- 1 MPa
- Max. pracovní teplota
- 75 °C
- Třída energetické účinnosti
- B
- Materiál
- Uhlíková ocel bez vnitřního povlaku
- Pouzdro pro snímač teploty
- 1/2"
Výměník tepla
- Plocha spodního výměníku
- 1.8 m²
- Objem spodního výměníku
- 11.2 l
Připojovací tvarovky (rozměr / výška mm)
- h1 — Spojovací tvarovka
- 6/4"/227
- h2 — Spojovací tvarovka
- 6/4"/610
- h3 — Spojovací tvarovka
- 6/4"/994
- h4 — Spojovací tvarovka
- 6/4"/1377
- h5 — Spojovací / odvzdušňovací
- 5/4"/1664
- h1 — Otáčka spodního výměníku
- 1"/227
- h6 — Podání spodního výměníku
- 1"/827
- h7 — Spojovací tvarovka
- 6/4"/419
- h8 — Spojovací tvarovka
- 6/4"/802
- h10 — Spojovací tvarovka
- 6/4"/1185
- h11 — Vypouštěcí tvarovka
- 3/4"/147
- h13 — Tvarovka pod TEO ohřívač
- 6/4"/827
Přehled řady PS-01 (s jedním výměníkem)
| Model | Objem (l) | Hmotnost (kg) | Výška (mm) | Spodní VT (m²) | Pmax (bar) | Třída |
|---|---|---|---|---|---|---|
| PS010200GPPS | 236 | 58 | 1380 | 1.2 | 5 | B |
| PS010300GPPS | 344 | 67 | 1416 | 1.2 | 5 | B |
| PS010400GPPS | 419 | 82 | 1666 | 1.8 | 5 | B |
| PS010500GPPS | 564 | 108 | 1933 | 1.8 | 5 | B |
| PS010800GPPS | 733 | 152 | 1738 | 3.2 | 5 | B |
| PS011000GPPS | 850 | 155 | 1988 | 3.2 | 5 | B |
| PS011500GPPS | 1361 | 250 | 2029 | 4.7 | 3 | C |
| PS012000GPPS | 2113 | 292 | 2105 | 4.7 | 3 | C |
