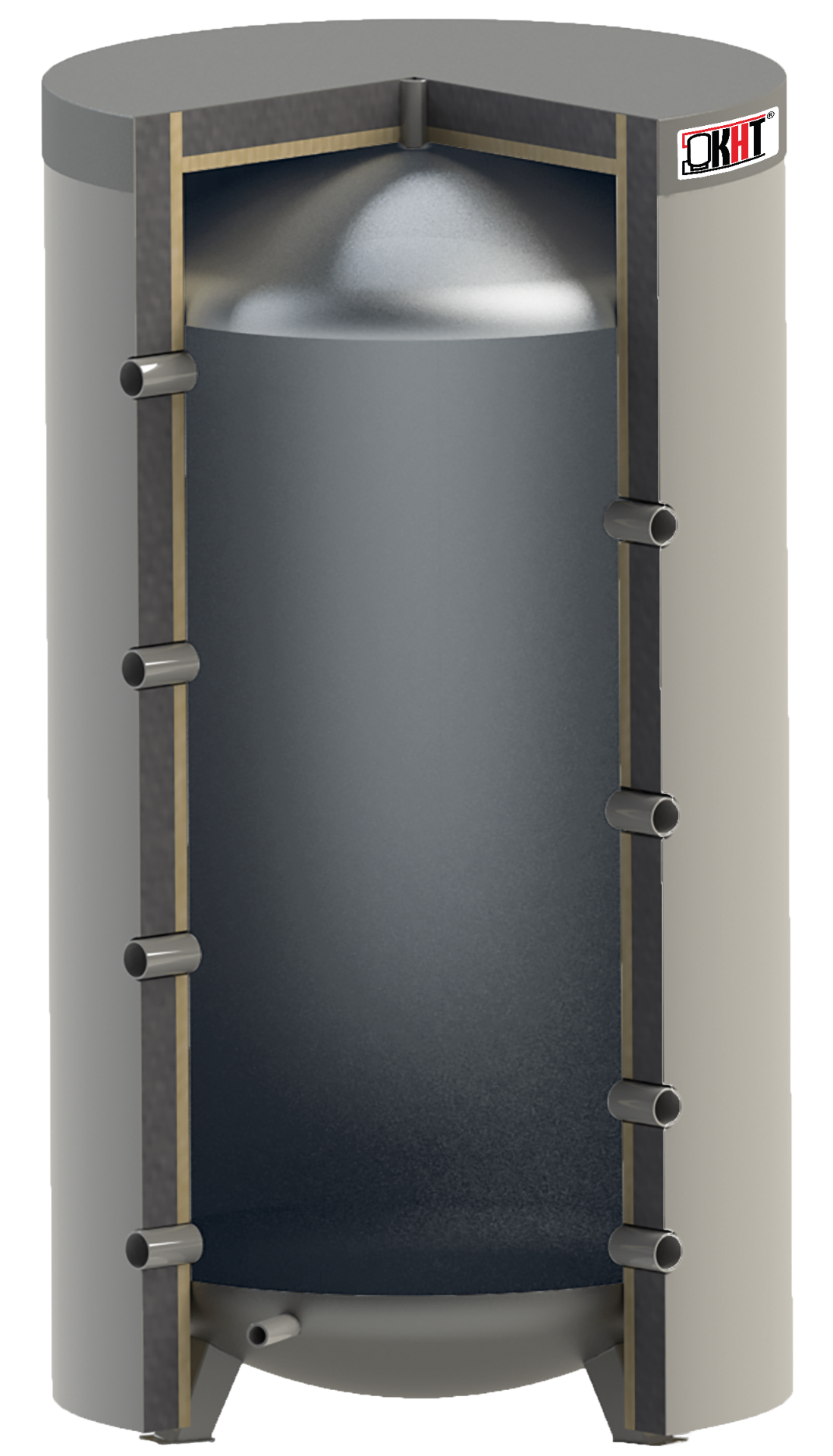

Nárazníkové nádrže KHT PS
Uzavřené akumulační nádrže pro systémy vytápění s pracovním přetlakem až 0,5 MPa. Vyrobeny z uhlíkové oceli bez vnitřního povlaku, s tvarovkami umístěnými pod úhlem 90° pro optimální montáž v kotelně.
Technické parametry
- Pmax 5 bar (0,5 MPa)
- Tmax 95 °C
- Materiál uhlíková ocel bez povlaku
Konstrukce
- Tvarovky umístěné pod úhlem 90°
- Optimální montáž v kotelně
- Možnost nerez výměníků na zakázku
Označení série
- PS — série
- Y — počet ocelových výměníků tepla
- V — standardní velikost
- GP — šedá barva izolace
Vlastnosti řady PS
Nárazníkové nádrže PS jsou určeny pro provoz v systémech vytápění. Jsou to uzavřené nádoby, které mohou pracovat pod přetlakem vnitřního nosiče tepla do 0,5 MPa, vyrobené z uhlíkové oceli bez vnitřního povlaku.
Zvláštností této řady je umístění tvarovek připojení spotřebičů a zdrojů energie pod úhlem 90°, což usnadňuje optimální montáž nádrže v kotelně. Na zakázku je možné vyrobit PS s nerezovými velkoplošnými výměníky tepla pro systémy vyžadující vysoké průtoky a velkou teplosměnnou plochu.
PS002000GPPS — 2113 l
Kompletní rozměry, hmotnost a parametry nárazníkové nádrže KHT PS o nominálním objemu 2113 litrů.
Konstrukce a parametry
- Model
- PS002000GPPS
- Nominální objem
- 2113 l
- Hmotnost
- 271 kg
- Celková výška H
- 2105 mm
- Průměr bez izolace d
- 1196 mm
- Průměr s izolací D
- 1368 mm
- Délka TEO
- 1195 mm
- Poloměr lemování R
- 2199 mm
- Max. pracovní tlak
- 0.3 MPa (3 bar)
- Max. pracovní teplota
- 95 °C
- Materiál
- Uhlíková ocel bez vnitřního povlaku
- Pouzdro pro snímač teploty
- 1/2"
Připojovací tvarovky (rozměr / výška mm)
- h1 — Spojovací tvarovka
- 6/4"/340
- h2 — Spojovací tvarovka
- 6/4"/803
- h3 — Spojovací tvarovka
- 6/4"/1267
- h4 — Spojovací tvarovka
- 6/4"/1730
- h5 — Spojovací / odvzdušňovací
- 5/4"/2199
- h7 — Spojovací tvarovka
- 6/4"/572
- h8 — Spojovací tvarovka
- 6/4"/1035
- h10 — Spojovací tvarovka
- 6/4"/1498
- h11 — Vypouštěcí tvarovka
- 3/4"/254
- h13 — Tvarovka pod TEO ohřívač
- 6/4"/1160
Nejdůležitější přednosti
Přehled celé řady PS
Porovnejte si dostupné velikosti nárazníkových nádrží.
| Model | Objem (l) | Hmotnost (kg) | Výška (mm) | Ø izol. (mm) | Pmax (bar) |
|---|---|---|---|---|---|
| PS000200GPPS | 236 | 42 | 1380 | 674 | 5 |
| PS000300GPPS | 344 | 51 | 1416 | 775 | 5 |
| PS000400GPPS | 389 | 56 | 1666 | 775 | 5 |
| PS000500GPPS | 564 | 83 | 1933 | 823 | 5 |
| PS000800GPPS | 733 | 102 | 1738 | 962 | 5 |
| PS001000GPPS | 850 | 102 | 1988 | 962 | 5 |
| PS001000GPPSM | 968 | 107 | 1993 | 1022 | 5 |
| PS001500GPPS | 1361 | 148 | 2029 | 1169 | 3 |
| PS002000GPPS | 2113 | 271 | 2105 | 1368 | 3 |
| PS003000GPPUM | 2735 | 280 | 2220 | 1569 | 3 |
| PS004000GPPUM | 3734 | 378 | 2300 | 1772 | 3 |
| PS005000GPPUM | 4962 | 454 | 2896 | 1772 | 3 |
| PS007000GPPUM | 6771 | 580 | 3799 | 1772 | 3 |
| PS0010000GPPUM | 9787 | 760 | 5296 | 1772 | 3 |
